Skolprojekt i radioastronomi

Komma igång med radioteleskopen SCRT

Läs först inledningen under rubriken radioobservationer.

När du behöver fler detaljer så kan du gå till SCRT-hemsidan (på engelska).

Instruktioner

1 Se till att teleskopet är tillgängligt

Kolla att handledaren sett till att lossna bulten som håller teleskopet parkerat när det inte används, och se till att kontrollboxen är påslagen.

2 Koppla upp till styrdatorn

Följ instruktionerna på Log on/off HOWTO eller läs vidare...

Om du ska logga in från en Windowsdator behöver du följande program:

putty.exe - ssh-klient [ladda ner putty.exe] [putty-hemsida]
VNCserver - fjärrstyrprogram [ladda ner installationsfil] [TightVNCs hemsida]

putty.exe kan du lägga på skrivbordet. VNCserver behöver installeras - ladda ner setup.exe-filen till skrivbordet, dubbelklicka och följ instruktionerna.

Dubbelklicka på putty på skrivbordet.

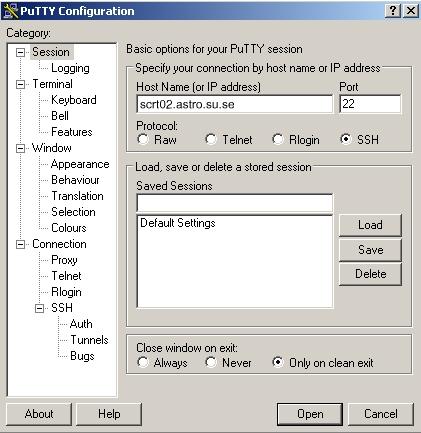

Skriv in namnet på värddatorn (Host name) och välj SSH som protokoll.
Värddatorns namn är scrt02.astro.su.se.
Klicka sen på Open.

Om du får problem sedan med att koppla upp med VNC:

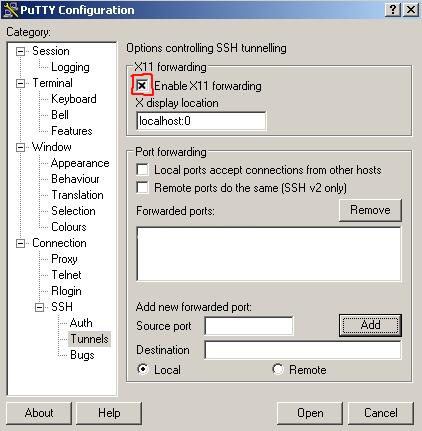

Gå in på fliken Connection | SSH | Tunnels. Kryssa i Enable X11 forwarding.
Nu får du upp puttys terminalfönster. Du är uppkopplad till teleskopets styrdator scrt02. Men först ska du logga in.
Vid prompten 'login as:', skriv in ditt användarnamn (scrtobs1, scrtobs2, etc.), sedan ditt lösenord. Fråga assistenten om du inte har fått användarnamn och lösenord.
Du är nu inloggad, och kan skriva Unix-kommandon vid prompten, som ser ut såhär:
```
    scrt02:~>

```
Skriv nu vncserver och tryck på retur.

Första gången du gör detta kommer du att få skriva in och bekräfta ett lösenord som du ska använda senare. Välj ett annat lösenord än det du använde för att logga in på scrt02.

Till frågan om ett 'view-only password', svara n:

  scrt02:~> vncserver

  You will require a password to access your desktops.

  Password:
  Verify:
  Would you like to enter a view-only password (y/n)? n

  New 'X' desktop is scrt02:6

  Starting applications specified in /home/scrtobs1/.vnc/xstartup
  Log file is /home/scrtobs1/.vnc/scrt02:6.log

Notera siffran efter 'New 'X' desktop is scrt02:'. Du kommer att behöva den strax.

Med kommandot cat, kolla att filen xstartup har rätt innehåll.

  scrt02:~> cat .vnc/xstartup
  #!/bin/sh
  xrdb $HOME/.Xresources
  xterm -geometry 80x24+10+10 -ls -title "$VNCDESKTOP Desktop" &
  gnome-session &

Om inte, kopiera över ett nytt ex av filen från en annan användare, eller be din handledare att rätta till filen.

På skrivbordet, dubbelklicka på TightVNC viewer-ikonen. I boxen som poppar upp (den heter Connection details) skriver du in adressen på VNC-servern som du precis startat på teleskopets styrdator.
Skriv in scrt02.astro.su.se:xx, där xx är siffran som du noterade ovan.
Klicka på OK.

Nu får du upp en dialogbox som heter VNC authentication. Skriv in ditt VNC-lösenord i fältet 'Session password:'.

Ett stort fönster kommer nu upp som innehåller skrivbordet på styrdatorn scrt02. Det är härifrån som du kan styra teleskopet.
Där du ser prompten scrt02:~>, skriv in
```
  scrt02:~> qradio east &
```
då dras igång programmet qradio, och du får upp radioteleskopets kontrollpanel. För att använda det västra teleskopet, skriv west istället för east.

3 Tillbehör

Längst upp på SCRT-hemsidan finns två användbara länkar.

3.1 Webcam

Klicka på Webcam-länken så får du tillgång till en webbkamera som alltid tittar på radioteleskopen. Använd den för att kontrollera att teleskopet är där du tror att det är (t ex att det inte pekar rakt uppåt och samlar regn), eller att det inte blåser för mycket.

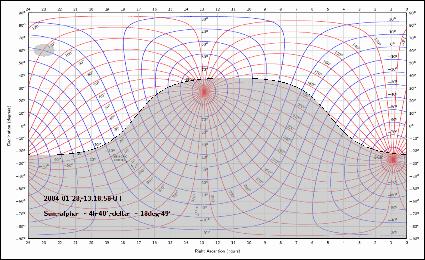

3.2 Skyview

Skyview visar vilka delar av himlen som är synliga för teleskopen just nu. De gråa områdena är otillgängliga för teleskopet. Skyview är en bra hjälpreda när man ska planera observationer.

4 Börja observera

Nu kan du läsa vidare på Observation HOWTO och börja observera!

Att tänka på: Vid vilka koordinater ska du göra mätningar? Använd Skyview för att lista ut hur dina planer går att genomföra.

Läs mer om koordinater och stjärntid.

Starta qradio

Teleskopet styrs av ett program som heter qradio. Du startar den med att skriva antingen qradio east eller qradio west.

Om allting funkar så ska du ser det här (klicka på bilden så visas denn i större format):

För att kunna börja styra teleskopet, trycka på den röda offline-knappen. När du gör detta byter knappen färg till grönt och texten byts ut till online.

Välj katalog för dina spektra

Från kommandoprompten kan du skapa en ny katalog där qradio kan lägga dina spektra. Använd kommandot mkdir.

I qradio, välj File och sedan Fits dir. Navigera till katalogen som du vill lägga dina spektrumfiler i.

Mer tillkommer. Under tiden finns information på engelska på Observation HOWTO.

5 Analysera spektra

5.1 Fixa filhuvudet

När du har tagit några spektra kommer du att behöva analysera dem. Vi använder dataanalysprogrammet DRP.

Först behöver vi fixa till fitsfilerna som qradio har skapat. Datafiler som de här brukar ha två delar, ett filhuvud med information om observationen, och så själva mätdatat. qradio skriver filhuvudet lite fel - vi rättar det med programmet makeoldfmt.sh. För att rätta till headersen för alla dina fits-filer, skriv:

  scrt02:~> makeoldfmt.sh *.fits

Jokertecknet '*' betyder här 'vilka tecken som helst' - '*.fits' översätts av datorn till 'alla filer som har ändelsen '.fits''x.

5.2 Använd DRP

För att dra igång DRP, skriv drp vid kommandoprompten.

Instruktioner för de viktigaste kommandon finner du på sidan Analysis HOWTO. Alla kommandon finns dokumenterade i DRP-manualen - de kanske mest användbara är srsub (subtrahera signal och referens), baseline (anpassa och ta bort en baslinje), gaussline (anpassa en gausskurva) och inquire (gör mätningar med en kursor).

Läs mer

Diverse roliga länkar finns på Robert Cummings radiosida.

Mer om galaxen och hur astronomer gjort samma mätningar som du kan du hitta i Binney och Merrifields bok Galactic astronomy [akademibokhandeln.se].

Modifiering av ett dokument som ursprungligen skrevs av Robert Cumming
//
